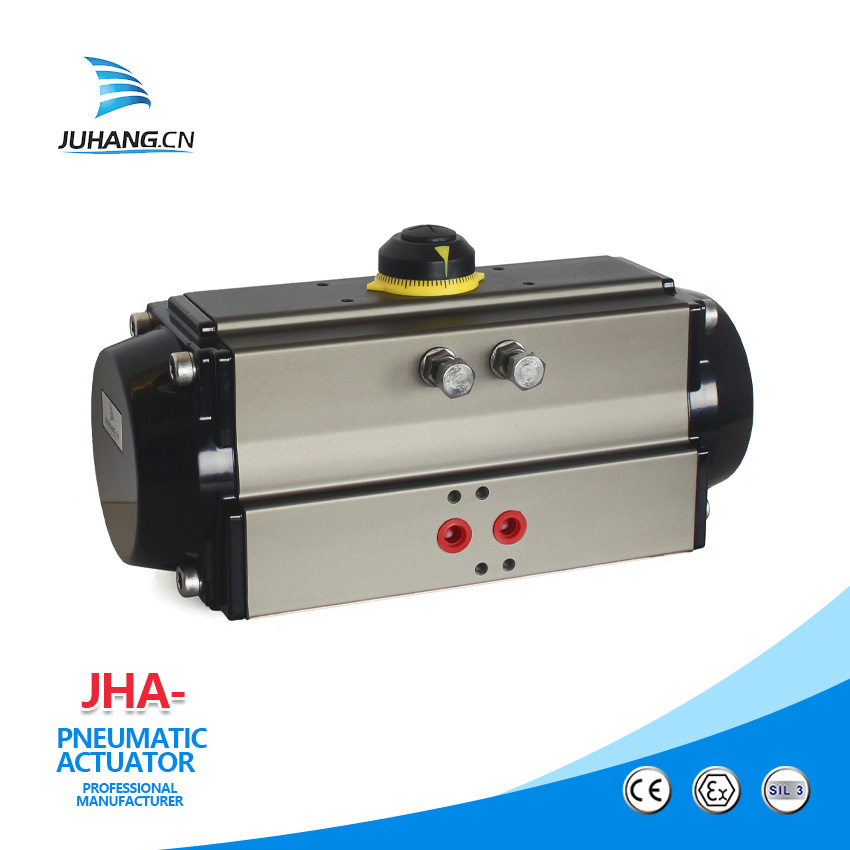

Der pneumatische Vierteldrehungsantrieb hat einen kleinen Reibungskoeffizienten, eine lange Lebensdauer, eine starke Korrosionsbeständigkeit, ein hochpräzises Zahnrad und eine Zahnstange, ein geringes Eingriffsspiel, eine hohe Präzision, ein großes Ausgangsdrehmoment, Edelstahlbefestigungen, sicher und schön. Sein vernünftiges Strukturdesign und seine hervorragende Leistung können Erfüllen Sie die vielfältigen Bedürfnisse der Kunden.
1. Produkteinführung
Der pneumatische Vierteldrehungsantrieb nimmt einen Extrusionszylinder aus Aluminiumlegierung an, die Innenfläche ist fein geschliffen, und die Innen- und Außenfläche sind fortschrittliche Korrosionsschutztechnologie. Doppelkolben-Zahnstange und Ritzel-Design, kompakte Struktur, kleiner Eingriffsspalt, schnelle Aktion. Die Kolbenstange ist mit einem Führungsring aus speziellem Material auf der Rückseite, präziser Wirkung, kleinem Reibungskoeffizienten und langer Lebensdauer ausgestattet
2. Produktparameter (Spezifikation)
Modell: JHA0012 DA - JHA8000 DA
Ausgangsdrehmoment: 8 Nm - 10000 Nm
Struktur: Zahnstangenstruktur
Anwendung: Kugelhahn, Absperrklappe, Absperrhahn und andere Ventile
Luftversorgungsdruck: 3 - 8 bar
Zylinderkörpermaterial: Aluminiumlegierung (Oberflächenbeschichtung: harteloxiert)
Material der Endabdeckung: Druckguss-Aluminiumlegierung (Oberflächenbeschichtung: Pulversprühen)
Steuerung der Luftquelle: Durch gefilterte Druckluft ist kein Schmieröl erforderlich – das Öl muss im geschmierten Zustand für NBR geeignet sein.
Anwendbare Umgebungstemperatur: Standard -20 ℃ ~ 80 ℃
Niedrige Temperatur -40℃~80℃
Hohe Temperatur -15℃~120℃
Flanschstandard: ISO 5211
Drehhub: 0 - 90 ° (+/-5 °)
Lebensdauer: Wartungsfrei und reibungsarm, Lebensdauer mehr als 1 Million Mal schalten.
3. Produktmerkmale
Pneumatische Schwenkantriebe mit Vierteldrehung haben die folgenden Eigenschaften:
â— Struktur: kompakter pneumatischer Antrieb mit Zahnstange und Ritzel.
â— Geringe Reibung, lange Lebensdauer und die Schaltzeiten bis zu 1000.000 mal.
â— Anwendung auf Winkelhubventile, Kugelhähne, Absperrklappen, Kükenventile und andere Ventile.
â— Anbauflansch nach DIN/ISO5211, Regelventil mit NAMUR-Norm.
â— Hochwertiges Aluminiumlegierungsmaterial, Oberflächenbeschichtung durch hartanodisiertes, hartnodisiertes + Teflon und andere Optionen für besondere Anforderungen und Anforderungen.
â— Zertifikat erhalten: ATEX, CE, SIL3, ISO9001:2015 Zertifikat.
â— High-End-Produkte, hervorragende Qualität, vollständiges Zertifizierungssystem.
â— Alle Produkte in der Fabrik werden strengen Tests unterzogen, jedes einzelne ist mit einem Tracking-Code für eine schnelle Identifizierung und einen vollständigen Tracking-Service gekennzeichnet.
4.Produktdetails
Die Oberseite des pneumatischen Schwenkantriebs entspricht der VDI/VDE3845-Standardinstallation, was für die Installation von Stellungsreglern, Endschaltern und anderem Zubehör geeignet ist.
Die untere Montagefläche (Ventilanschlussfläche) ist gemäß der Norm ISO5211 ausgelegt. Es kann direkt auf der Handhilfsbetätigung oder dem Ventil installiert werden.
5. Fabrikwerkstatt
Juhang verfügt über fortschrittliche Verarbeitungsgeräte, hochpräzise CNC-Maschinen, ein vierachsiges Bearbeitungszentrum und fortschrittliche Technologie, die die hohe Qualität von Präzisionsprodukten garantieren können. Das Unternehmen verfügt auch über Labors für hochpräzise Prüfinstrumente. Ausgeklügelte Technologie und strenges Qualitätsmanagementsystem Darüber hinaus sammeln wir professionelle technische Eliten und weltweit führende Technologieteams und nutzen die Vorteile neuer Technologien, neuer Verarbeitung und neuer Materialien, um die Stabilität und Zuverlässigkeit unserer Produkte zu gewährleisten.
6. Qualitätsprüfung
Juhang verfügt über ein strenges Inspektionssystem, modernste Inspektionsgeräte und ein strenges wissenschaftliches Management, sodass jedes Produkt von Juhang die Auswahl und Anforderungen verschiedener Kunden erfüllen kann.
7.Unternehmenszertifizierung
8.Ausstellung
9.FAQ
F: Was ist die Garantiezeit Ihres pneumatischen Schwenkantriebs?
A: Unsere pneumatischen Schwenkantriebe mit Vierteldrehung haben bei normalem Gebrauch eine Garantie von zwei Jahren.
F: Wie wähle ich den richtigen pneumatischen Antrieb aus?
A: Bitte senden Sie uns Ihre technischen Anforderungen per E-Mail, wie z. B.: Drehmoment, Anwendungsbedingungen usw. Und wir helfen Ihnen, die passenden Produkte nach Ihren Anforderungen auszuwählen.
F: Wenn ich an Ihrem pneumatischen Stellantrieb interessiert bin, kann ich Ihr Angebot erhalten.
A: Alle Ihre Anfragen werden innerhalb von 24 Stunden beantwortet.
F: Sind Sie ein Hersteller oder ein Handelsunternehmen?
A: Wir sind Hersteller, die sich seit mehr als 20 Jahren auf pneumatische Aktuatoren und Getriebe spezialisiert haben, in Taizhou, Provinz Zhejiang, China.
F: Können wir unser Logo auf Ihre Produkte setzen?
A: Sicher, Ihr Logo kann auf verschiedene Arten auf dem Produkt angezeigt werden.
