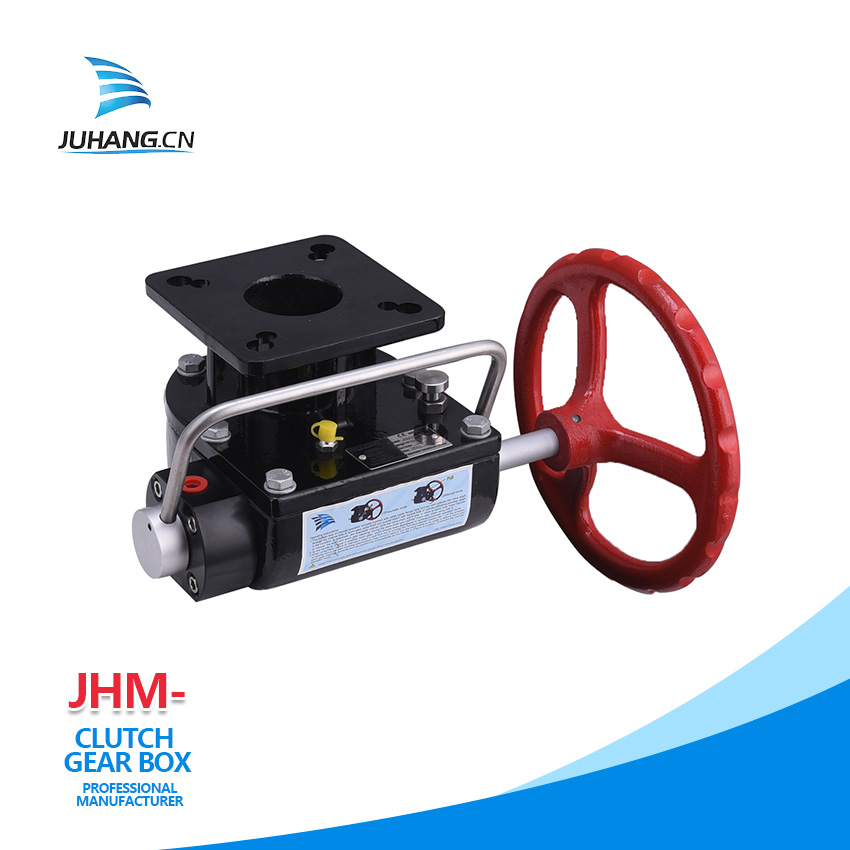

Der manuelle Vierteldrehungsantrieb der JHM-Serie verwendet den neuesten Schneckengetriebe- und Schneckenantriebsmechanismus, integriert die neueste Technologie und überlegenes Material und wurde auf der Grundlage umfassender Erfahrungen mit der Installation und Produktanwendung innovativ entwickelt. Es wird hauptsächlich zum Öffnen und Schließen von Ventilen mit einem Hub von 90 ° wie Kugelhähnen, Kükenhähnen und Absperrklappen verwendet. Gleichzeitig kann es die pneumatische und elektrische Ausführung unterstützen, um ein sicheres Öffnen und Schließen zu gewährleisten.
1. Produkteinführung
Manueller Antrieb mit Vierteldrehung, geeignet für Absperrklappen, Kugelhähne, Kegelventile und andere Ventile, 90 ° -Ecke, einstufiger Antrieb, zweistufiger Antrieb, dreistufiger Antrieb, Drehmoment 150 nm-15000 Nm optional, kleine Eingangskraft, große Leistung Kraft, leicht zu öffnen und zu schließen usw.
2. Produktparameter (Spezifikation)
Modell：JHM40 - JHM410
Ausgangsdrehmoment: 150 Nm - 15000 Nm
Struktur: Teilweise drehbare Kupplungshandradstruktur
Anwendung: Kugelventil, Absperrklappe, Kükenventil
Mantelmaterial: Der Mantel ist in Sphäroguss, WCB, Edelstahl erhältlich.
Flanschnorm ISO 5211
Hub 0-90° (+/-5°) mechanische Positionsbegrenzung
Temperaturstandard: Standard -20℃~80℃
Niedrige Temperatur -40℃~80℃
Hohe Temperatur -20℃~120℃
Schutzart IP67, anwendbar auf die Standardumgebung
spezielle Umgebung kann an IP68 angepasst werden
Sicherheitsventil: Es kann mit einer vollständigen gassicheren Steuerfunktion installiert werden, die die Luftquelle und den Auspuff automatisch abschalten kann
Oberflächenbeschichtung：Spezialbeschichtung （für Option）geeignet in extremen Arbeitsumgebungen und Meeresumgebungen.
3. Produktmerkmale
Handbetätiger mit Vierteldrehung haben die folgenden Eigenschaften:
â— Vollständig abgedichtetes Gehäuse, das Innere ist mit Fett gefüllt, um den Lebenszyklus des Schneckengetriebes zu verlängern.
â— Anschlag: 0-90° mechanische Begrenzung.
â— Stahlgeschützte Eingangswelle (Edelstahl ist für Ihre Option)
â— Mantelmaterial: Der Mantel ist in Sphäroguss, WCB, Edelstahl erhältlich.
â— Komfortabler Umbau, Begrenzungsstift anheben, Exzenter auf 100° drehen, Begrenzung des Begrenzungsstiftes automatisch auf pneumatischen Betrieb; Im Gegensatz zum manuellen Betrieb.
â— Es kann mit einer vollständigen gassicheren Steuerfunktion installiert werden, die die Luftquelle und den Auspuff automatisch abschaltet.
3.Produktdetails
4. Fabrikwerkstatt
Juhang verfügt über fortschrittliche Verarbeitungsgeräte, hochpräzise CNC-Maschinen, ein vierachsiges Bearbeitungszentrum und fortschrittliche Technologie, die die hohe Qualität von Präzisionsprodukten garantieren können. Das Unternehmen verfügt auch über Labors für hochpräzise Prüfinstrumente. Ausgeklügelte Technologie und strenges Qualitätsmanagementsystem Darüber hinaus sammeln wir professionelle technische Eliten und weltweit führende Technologieteams und nutzen die Vorteile neuer Technologien, neuer Verarbeitung und neuer Materialien, um die Stabilität und Zuverlässigkeit unserer Produkte zu gewährleisten.
5. Qualitätsprüfung
Juhang verfügt über ein strenges Inspektionssystem, modernste Inspektionsgeräte und ein strenges wissenschaftliches Management, sodass jedes Produkt von Juhang die Auswahl und Anforderungen verschiedener Kunden erfüllen kann.
6.Unternehmenszertifizierung
7.Ausstellung
8.Häufig gestellte Fragen
F: Können Sie nähere Informationen zum manuellen Schwenkantrieb mit Vierteldrehung geben?
A: Ja, natürlich. Sie können Ihre Fragen per E-Mail an uns senden. Wir senden Ihnen die Informationen, die Sie benötigen.
F: Was ist die Mustervorlaufzeit?
A: Die Probe des regulären manuellen Vierteldrehungsantriebs beträgt 3 bis 5 Tage. Und für den kundenspezifischen Typ hängt dies von Ihrer tatsächlichen Situation ab.
F: Umschalten zwischen manuellem Modus und pneumatischem Modus des manuellen Schwenkantriebs mit Vierteldrehung.
A: Es ist sehr einfach und bequem, zwischen manuellem Modus und pneumatischem Modus unseres manuellen Schwenkantriebs mit Vierteldrehung umzuschalten. Bitte kontaktieren Sie uns für weitere Informationen
F: Ist OEM akzeptabel?
A: Ja.
