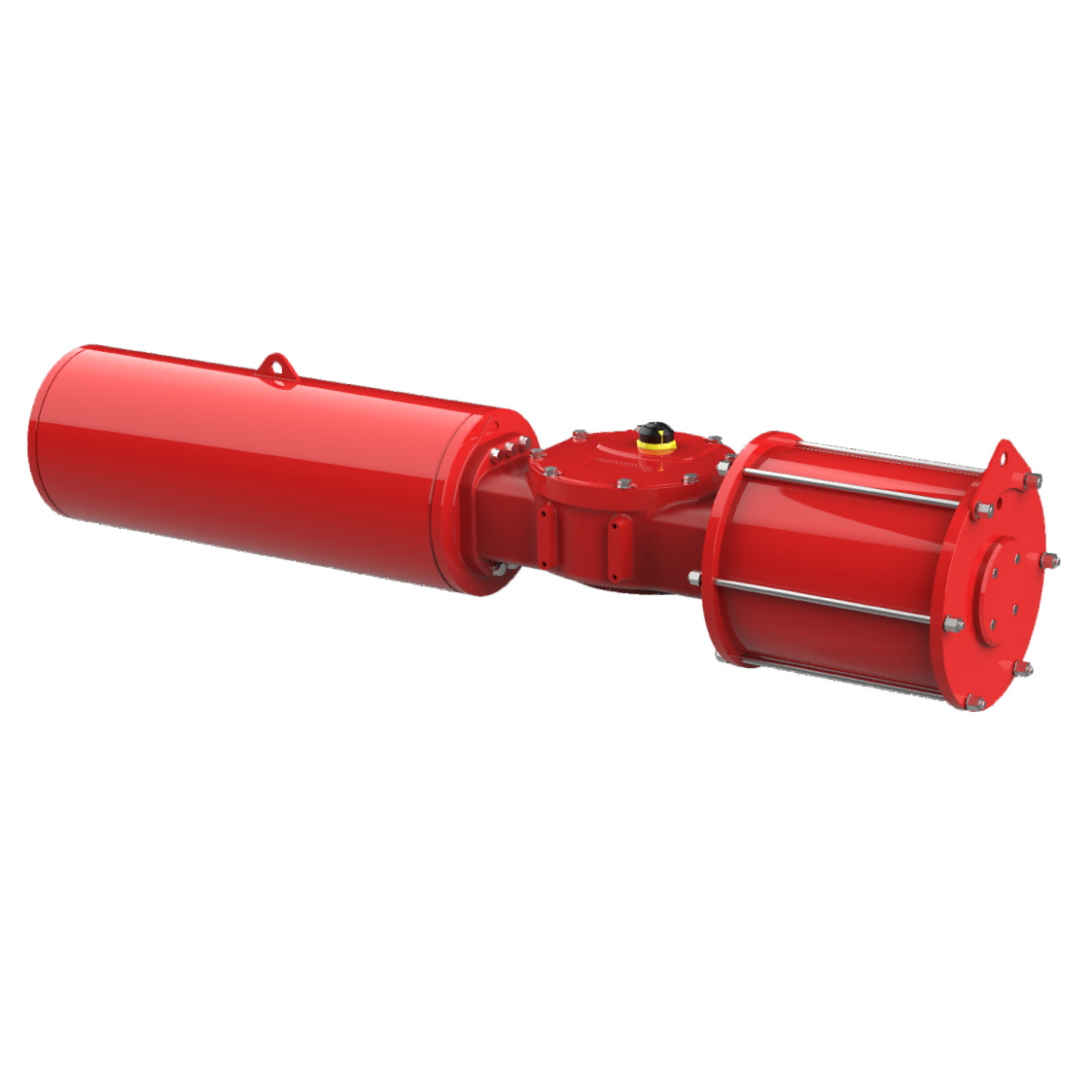

Heavy Duty Scotch Yoke Actuator ist eine Art Winkelkolbenkolben -pneumatischer Stellantrieb. Der pneumatische Stellantriebsdesign von Joch ist empfindlich und kompakt, fest und langlebig, geeignet für Kugelventile, Schmetterlingsventile, Steckdoden und andere Ventile, die bis zum 90 ° -Winkel des Schalters oder der Regulierungskontrolle gelten.
1. Produkteinführung
Scotch Joch -Aktuatoren automatisieren hauptsächlich Ventilvorgänge. Sie wandeln lineare Bewegungen effizient in Rotationsbewegung um. Der grundlegende schottische Joch -Mechanismus besteht aus einem Gleitblock, der sich innerhalb eines festen Jochs bewegt. Diese Wechselwirkung zwischen dem Gleitblock und dem Joch ist für den Betrieb des Aktuators von entscheidender Bedeutung. Während sich der Kolben bewegt, drückt er den Schiebeblock entlang des Jochs und erzeugt eine Rotationsbewegung. Dieses Design ermöglicht eine reibungslose und kontrollierte Betätigung.
2. Produktparameter (Spezifikation)
Modell: JHD -Serie
Feder -End -Ausgangsdrehmoment: 424n.m - 81421n.m
Struktur: Scotch Joch
Anwendung: Kugelventil, Schmetterlingsventil, Steckdoden und andere Ventile
Luftversorgungsdruck: 3 - 8 bar
Zylindermaterial: Kohlenstoffstahl
Mitte Körpermaterial: duktiles Eisen oder Kohlenstoffstahl
Luftquellenkontrolle: Durch gefilterte Druckluft muss das Öl kein Schmieröl unter geschmiertem Zustand für NBR geeignet sein.
Anwendbare Umgebungstemperatur:
Standard -20 ℃ ~ 80 ℃
Niedertemperatur -40 ℃ ~ 80 ℃
Hochtemperatur -15 ℃ ~ 150 ℃
Flanschstandard: ISO 5211
Schlaganfall drehen: 90 ° (+/- 5 °)
Lebensdauer: Laut En 15714-3
3. Produktfunktionen
Scotch Yoke Pneumatic Actuator Double Acting JHD2E0410YS hat die folgenden Eigenschaften:
● Struktur: Hochleistungs -Scotch -Joch -Frühlingsrücklauftyp.
● Niedrige Reibung, lange Lebensdauer nach EN 15714-3.
● Auf Drehstrichventile, Kugelventile, Schmetterlingsventile, Steckdoden und andere Ventile aufgetragen.
● Montageflansch gemäß ISO 5211.
● Hochwertiges duktiles Eisen- oder Kohlenstoffstahloberflächenbeschichtung durch Malerei.
● Bescheinigt erhalten: ATEX, EAC, CE, SIL3, ISO9001: 2015 Zertifikat.
● High-End-Produkte, ausgezeichnete Qualität, komplettes Zertifizierungssystem.
● Alle Produkte in der Fabrik werden streng getestet. Jede Person ist mit Tracking -Code für die schnelle Identifizierung und den vollständigen Tracking -Service gekennzeichnet.
● Funktionales modular: Pneumatisches modulares, federmodulares Federmodular und usw., alle Module können zusammengebaut und durcheinander ersetzt werden. das Produkt in der Leistung stabiler machen und leichter aufrechterhalten werden.

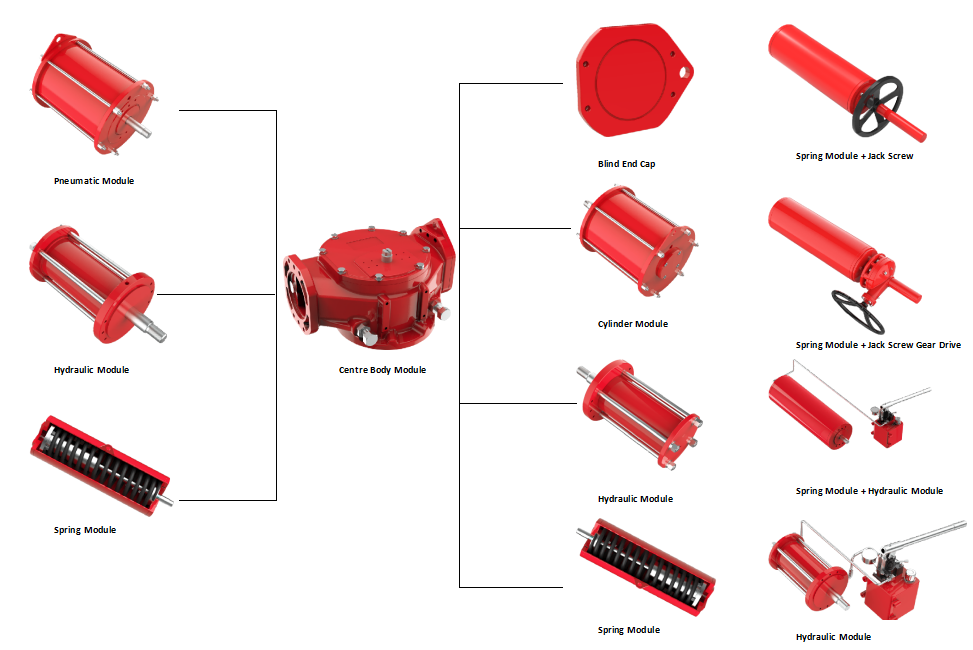

4. Moduloption
FAQ
F: Sind Sie ein Hersteller oder ein Handelsunternehmen?
A: Wir sind ein Hersteller, der seit mehr als 20 Jahren auf pneumatische Aktuatoren und Ausrüstungsbetreiber in Taizhou, Provinz Zhejiang, China, spezialisiert ist.
F: Wenn ich mich für Ihren schweren Scotch -Joch -Aktuator interessiere, wann kann ich Ihr Angebot erhalten?
A: Alle Ihre Anfragen werden innerhalb von 24 Stunden beantwortet.
F: Können Sie nach den eigenen technischen Zeichnungen des Kunden produzieren?
A: Ja, wir bieten einen personalisierten Anpassungsservice an.
